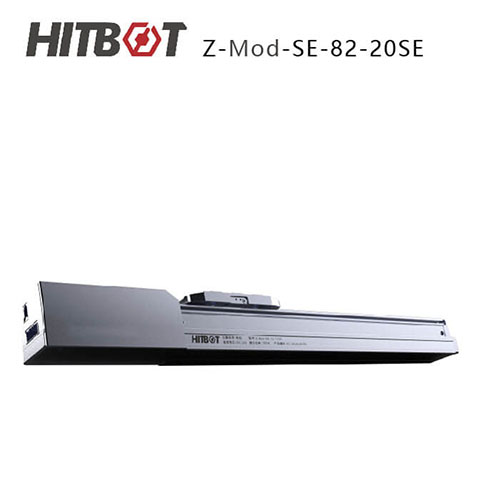

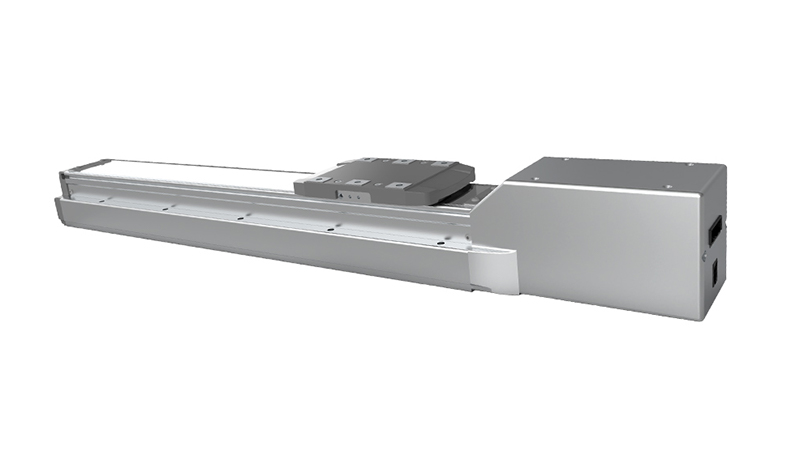

Z-Mod-SE-82-20SE

首頁 / 智能電缸 / Z-Mod-SE-82-20SE

• 電機功率/電壓：200W/DC24V
• 額定扭矩：0.64N.m
• 重復定位精度：±0.01mm
• 行程范圍：50-1100mm(50mm間隔)
• 馬達額定轉速: 3000RPM

下載3D模型

下載產品手冊

• 電機功率/電壓：200W/DC24V
• 額定扭矩：0.64N.m

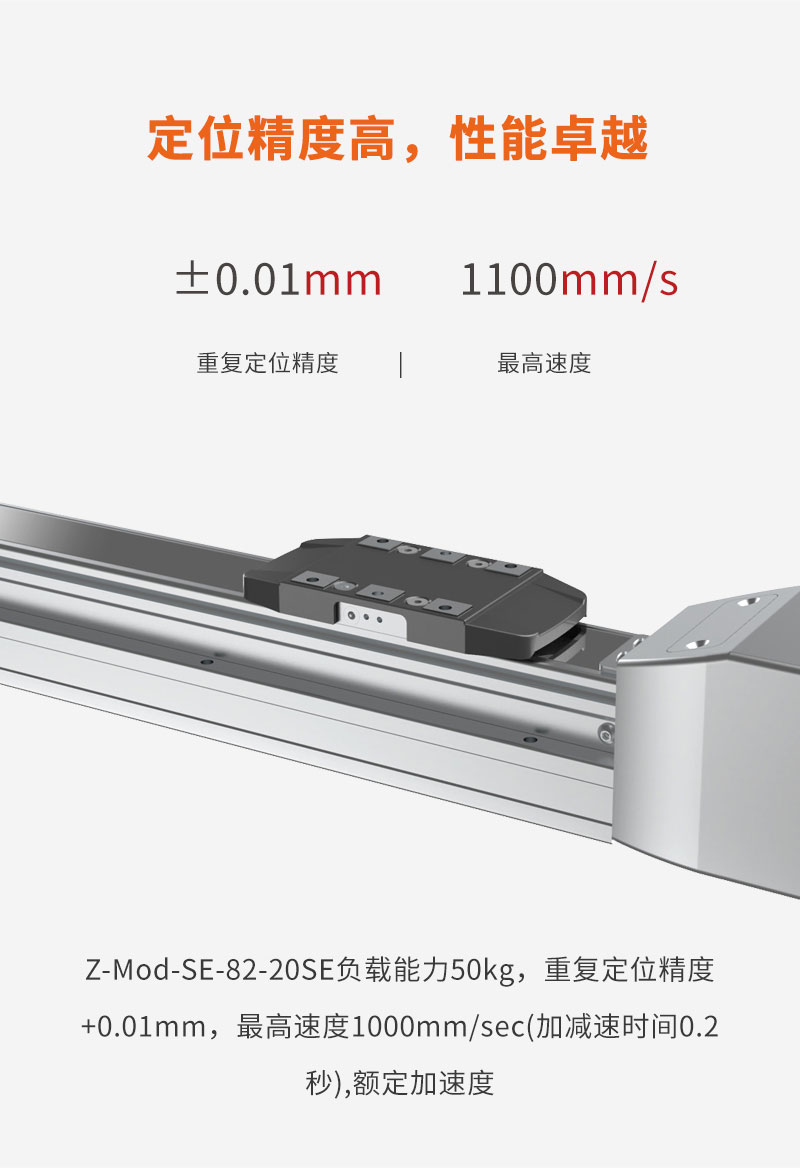

• 重復定位精度：±0.01mm
• 行程范圍：50-1100mm(50mm間隔)
• 馬達額定轉速: 3000RPM

下載3D模型

下載產品手冊

產品描述

資料下載

產品描述

資料下載

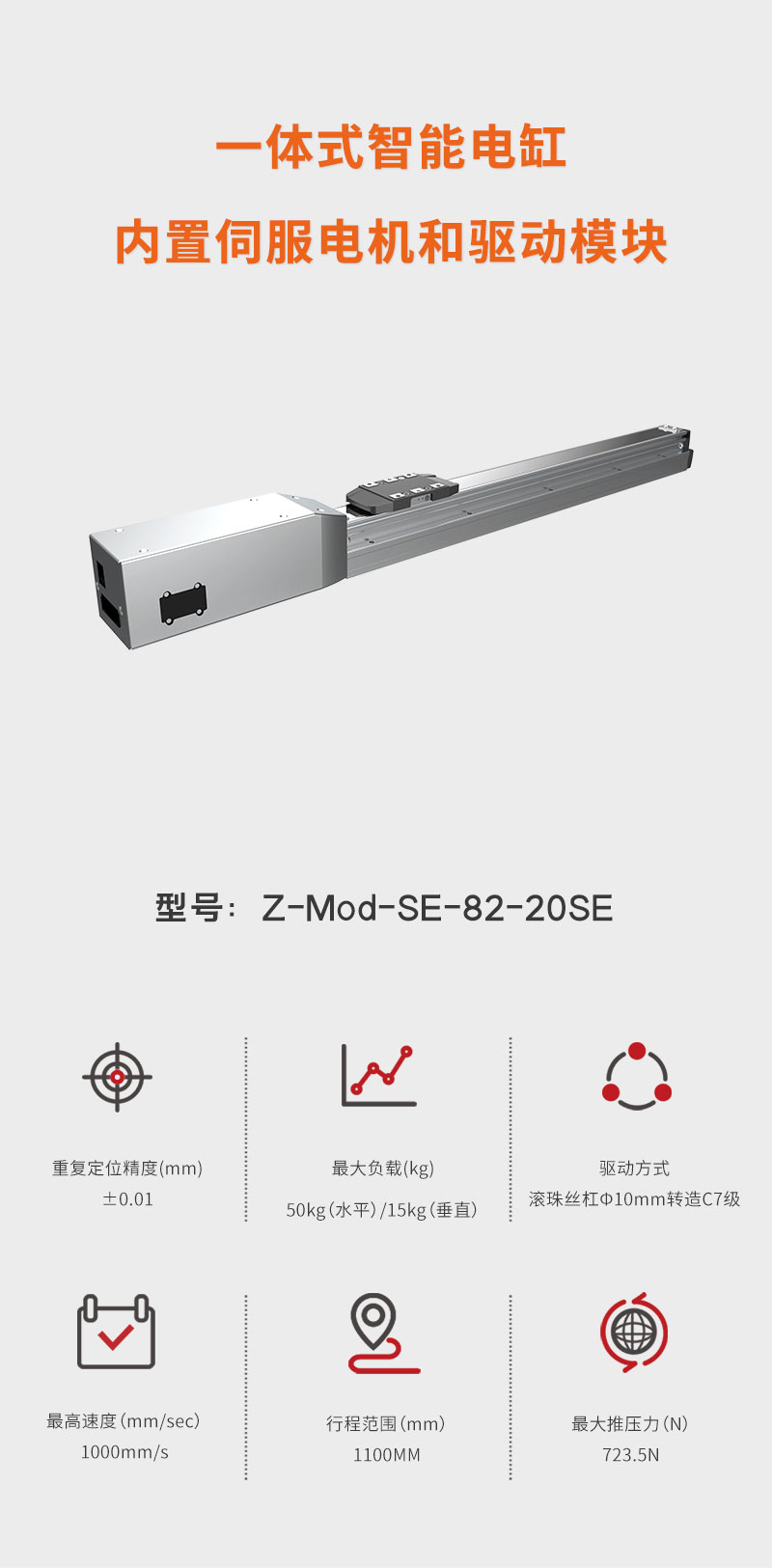

Z-Mod-SE-82-20SE 核心參數

產品詳細參數

電機功率/電壓	200W/DC24V
額定扭矩（N·m）	0.64
滾珠絲杠導程	5	10	20
最高速度（mm/sec）	250	500	1000
額定加速度（※1）	0.3G	0.3G	0.3G
最大可搬重量 水平/壁掛	50	30	12
垂直	15	8	2.5
額定推力（N）	723.5	361.7	180.9
行程范圍	500-1100 (50間隔）
馬達額定轉速（RPM）	3000
注：1G=9800mm/sec2。
重復定位精度	±0.02mm
驅動方式	滾珠絲杠Φ12mm轉造C7級
動態容許力矩（注1）	Ma：46.7N·m，Mb：47.6N·m，Mc：77.8N·m
負荷允許伸出長度	300mm以下
傳感器	①-LS,②HOME,③+LS ,NPN, 24V DC
感應器線纜長度	2m
基座材質	擠壓鋁型材，白色光澤
安裝面積精度要求	平面度0.05mm以下
使用環境	0-40°C,85％RH (無結霜）
注1：行走壽命為10000km時的數值

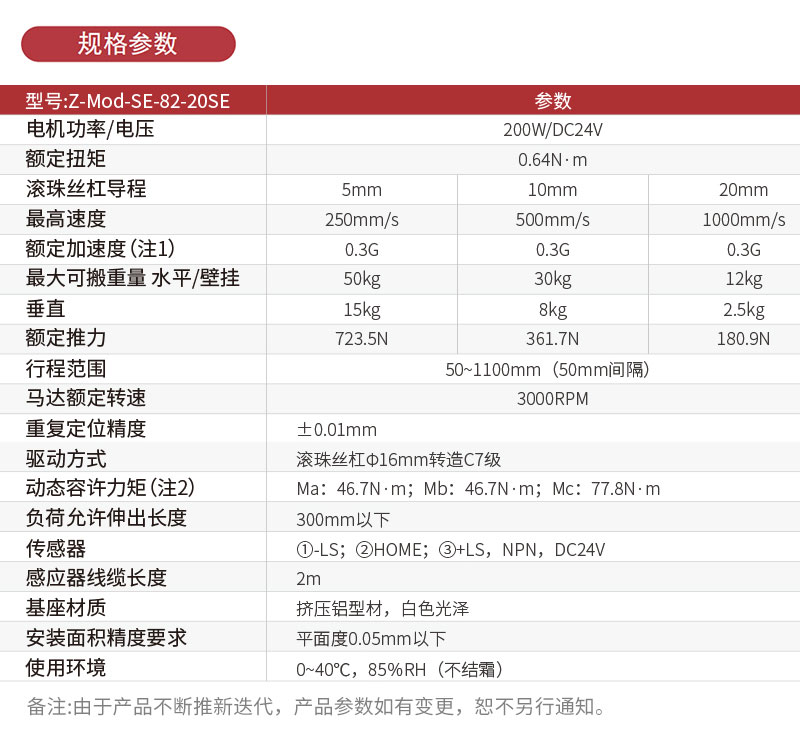

規格參數

型號性能
電機功率/電壓	200W/DC24V
額定扭矩( N.m )	0.64
滾珠絲杠導程	5	10	20
最高速度（mm/sec)	250	500	1000
額定加速	0.3G	0.3G	0.3G
最大可搬重量（水平/壁掛）（kg)	50	30	12
垂直	15	8	2.5
額定推力（N）	723.5	361.7	180.9
行程范圍	50-1100(50間隔）
馬達額定轉速（RPM）	3000
注： 1G=9800mm/sec2

通用規格
重復定位精度	±0.01mm
驅動方式	滾珠絲杠φ16mm轉造C7級
動態容許力矩（注1）	Ma:46.7N.m, Mb:46.7N.m, Mc:77.8N.m
負荷允許伸出長度	300mm以下
傳感器	①-LS, ②HOME, ③+LS, NPN, 24VDC
感應器線纜長度	2m
基座材質	擠壓鋁型材，白色光澤
安裝面積精度要求	平面度0.05mm以下
使用環境	0-40℃, 85%RH(無結霜）
注1：行走壽命為10000km時的數值

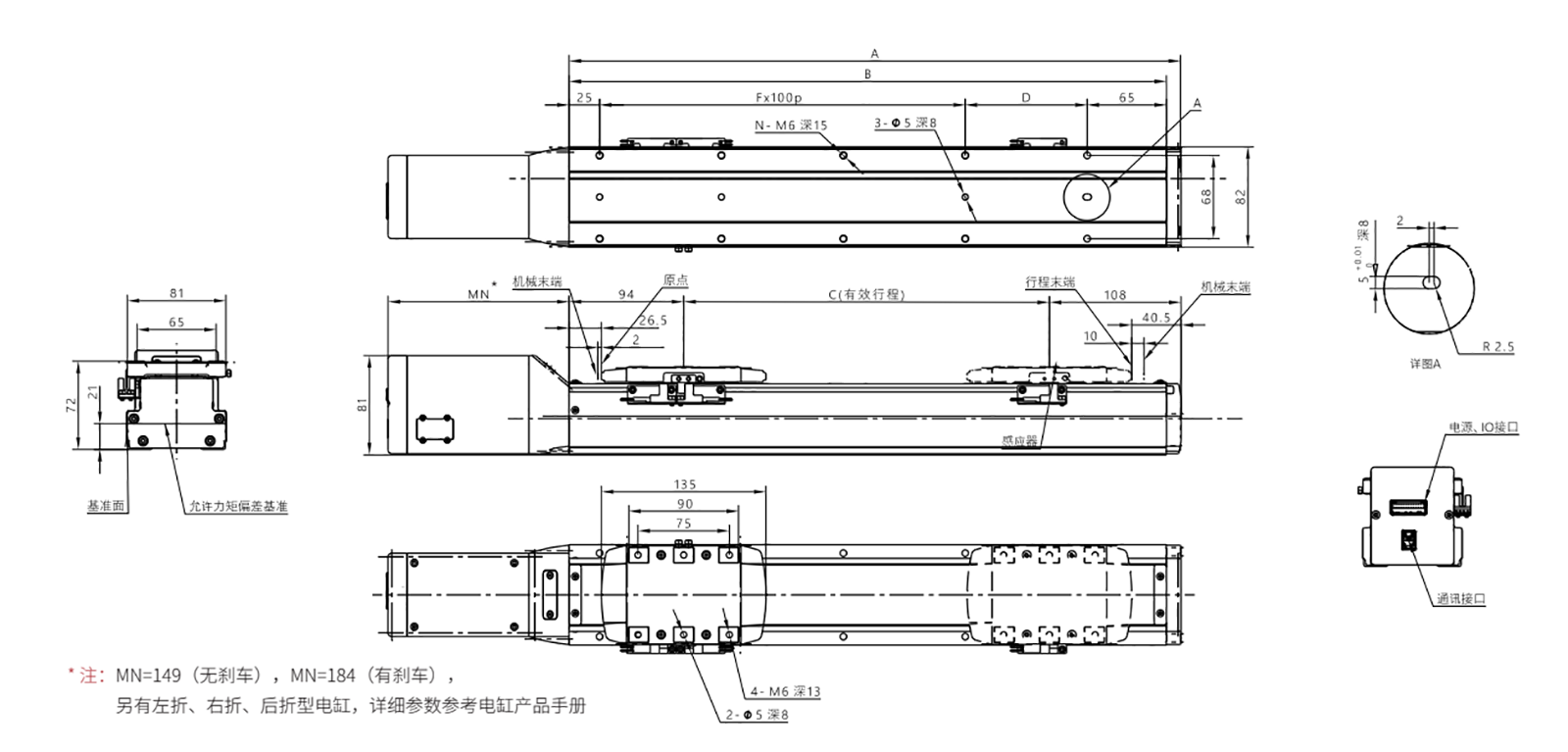

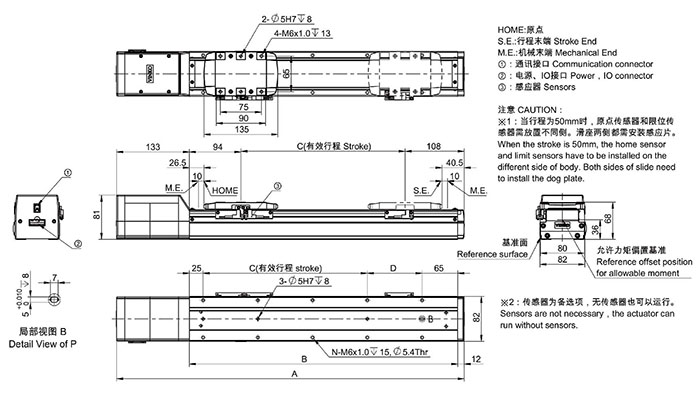

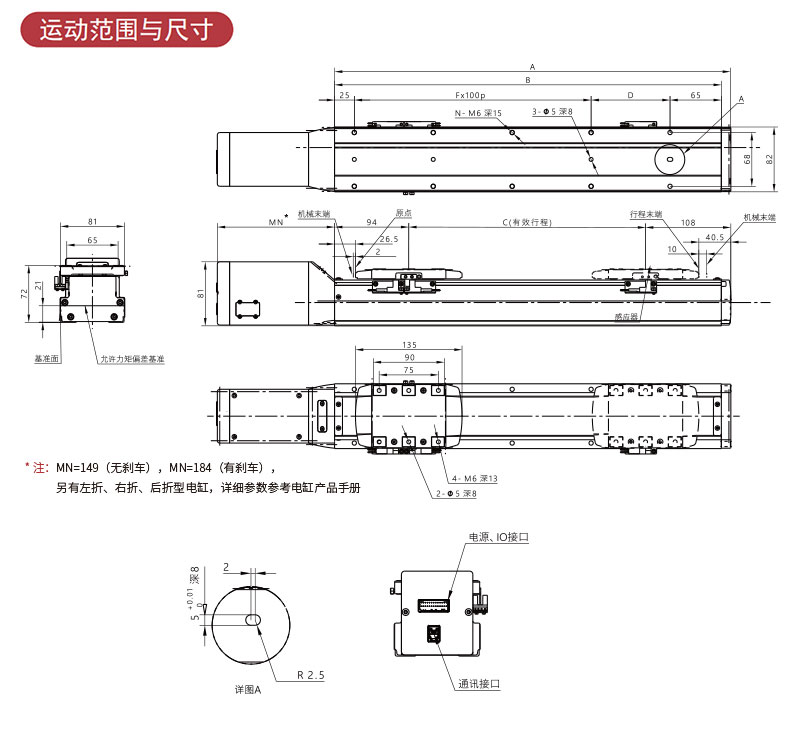

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	50	100	150	200	250	300	350	400	450	500	550
A	252	302	352	?402	?452	?502	?552	602	652	?702	?752
?B	?240	?290	?340	?390	?440	?490	540	590	640	?690	?740
?C	?50	?100	?150	?200	?250	?300	?350	?400	?450	?500	?550
?D	?50	?100	?50	?100	?50	100	?50	100	?50	100	?50
?F	?1	?1	?2	?2	?3	?3	?4	?4	?5	?5	?6
?N	?6	?6	?8	?8	?10	?10	?12	?12	?14	14	?16
?質量	4.1	?4.4	?4.7	?5	?5.3	?5.6	?5.9	?6.2	?6.5	6.8	?7.1

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	600	650	700	750	800	850	900	950	1000	1050	1100
A	802	852	902	?952	?1002	?1052	?1102	1152	1202	?1252	1302
?B	?790	?840	?890	?940	?990	?1040	1090	1140	1190	1240	1290
?C	600	?650	700	?750	?800	850	?900	950	?1000	?1050	?1100
?D	?100	?50	100	50	?100	50	100	50	100	50	100
?F	6	7	7	?8	8	9	9	?10	10	11	11
?N	?16	?18	?18	?20	20	?22	?22	?24	?24	26	?26
?質量	7.4	?7.7	?8	?8.3	?8.6	?8.9	?9.2	?9.5	?9.8	10.1	?10.4
