- 最高速度：水平：180mm/s(3kg負載),垂直:120mm/s(3kg負載)
- 最大可搬重量 水平/壁掛: 8kg
- 垂直: 5kg
- 額定推力：100N（水平）
- 重復定位精度：±0.03mm
- 最高速度：水平：180mm/s(3kg負載),垂直:120mm/s(3kg負載)
- 最大可搬重量 水平/壁掛: 8kg
- 垂直: 5kg
- 額定推力：100N（水平）
- 重復定位精度：±0.03mm
產品描述
資料下載

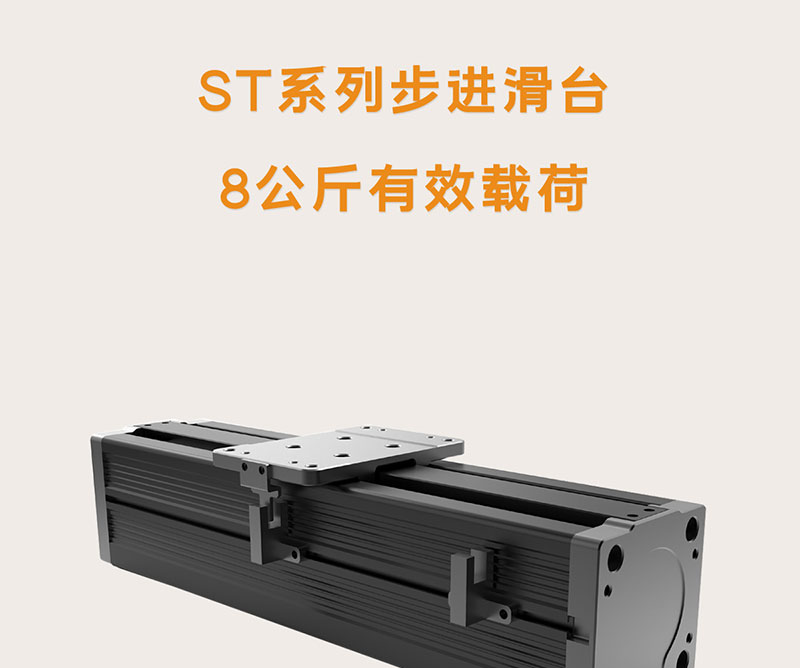

產品描述

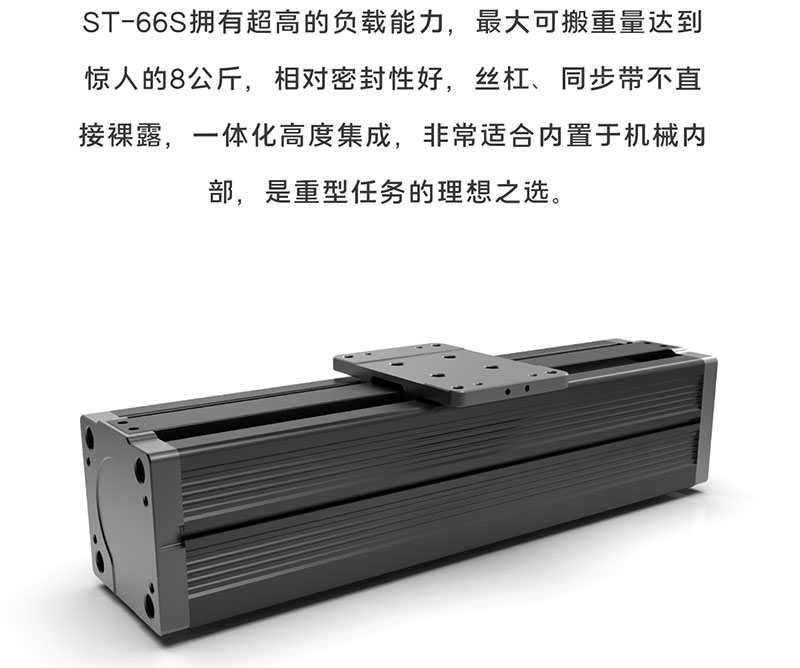

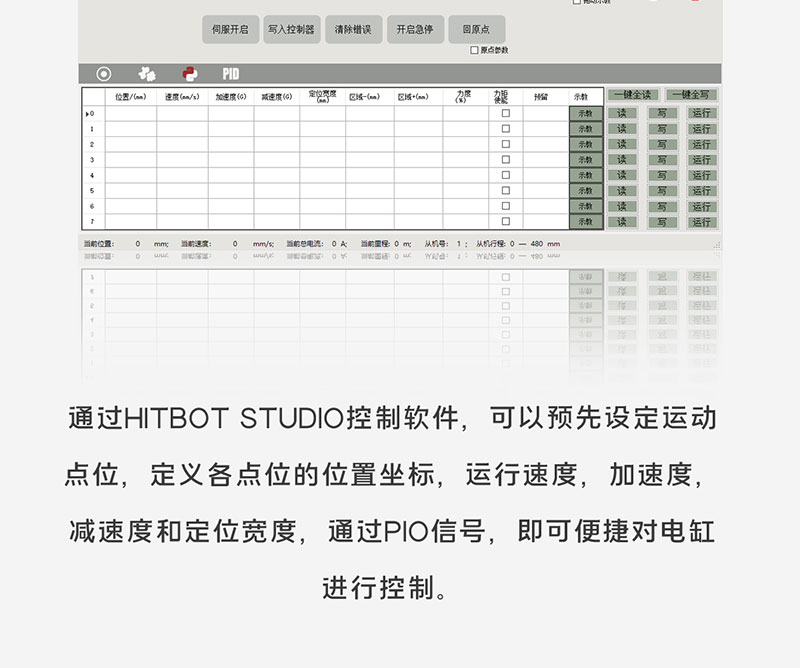

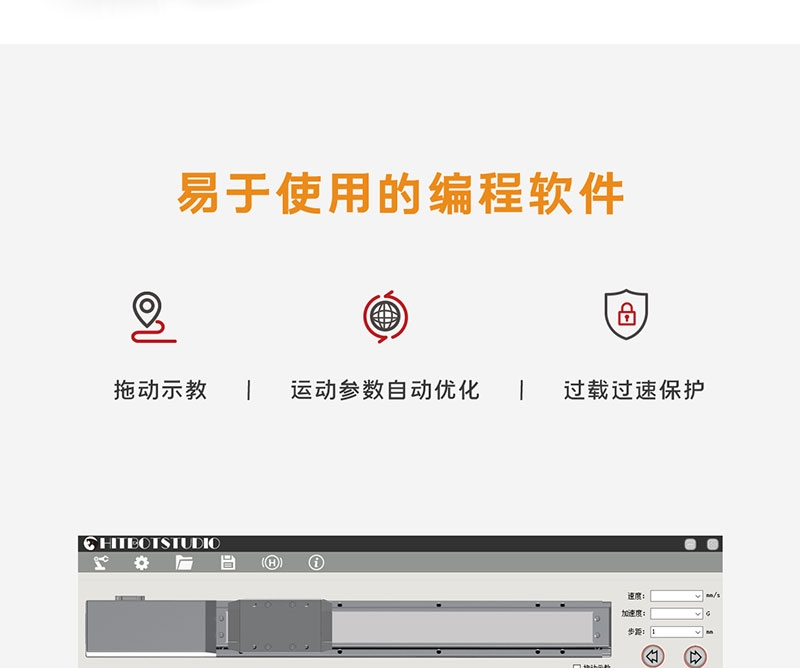

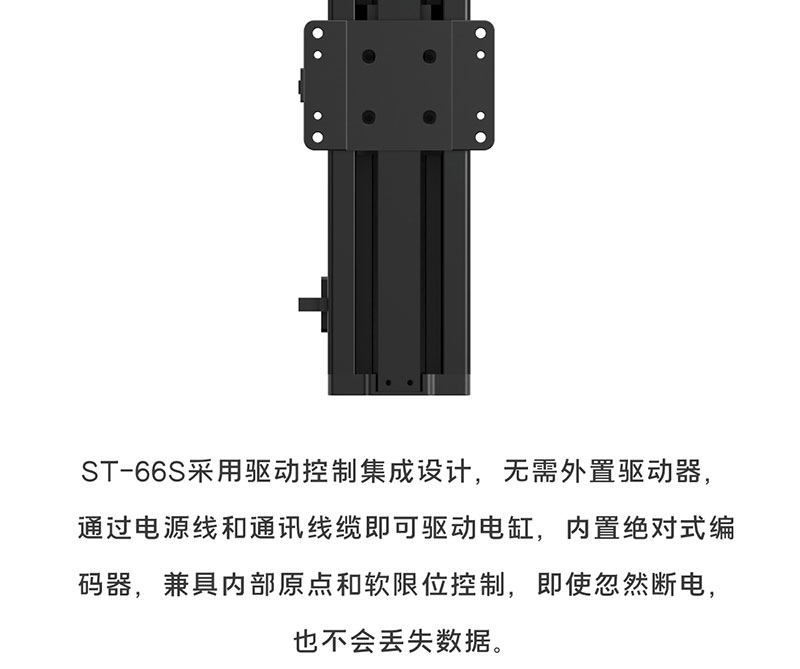

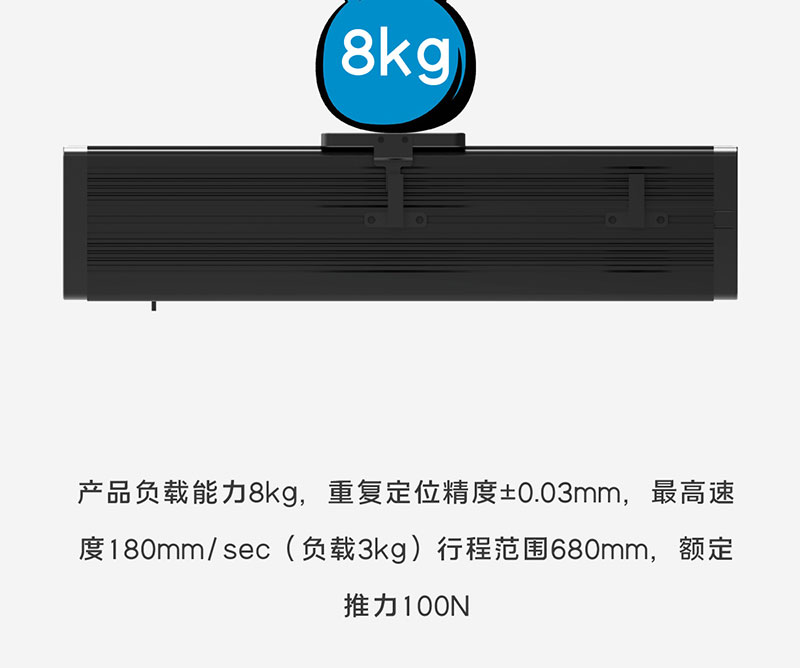

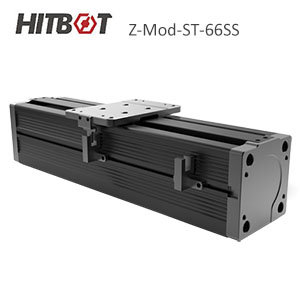

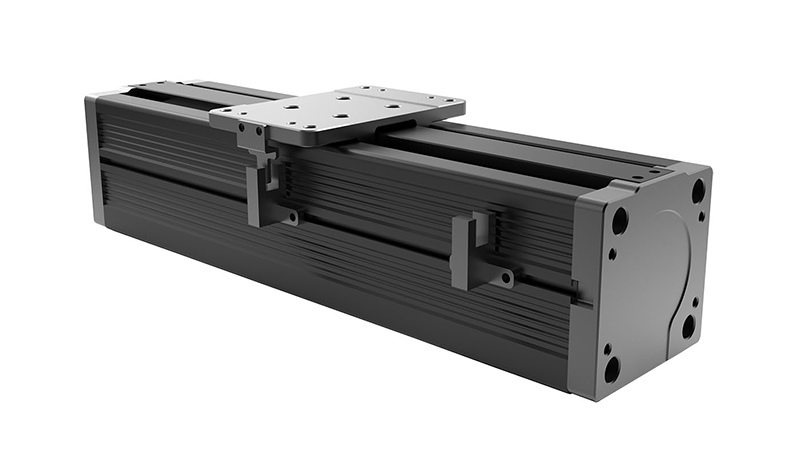

Z-Mod-ST-66SS 核心參數
| 25.4mm | 100N (水平) |
| 導程 | 額定推力 |
| 100~500mm | 3KG |
| 行程范圍 | 有效負載 |
| *線框尺寸圖 |
 |
規格參數
| 型號性能 | ||||
| 電機功率/電壓 | HL57CM13 (對標雷賽57CM13) | |||
| 額定扭矩( N.m ) | 參考曲線性能圖 | |||
| 滾珠絲杠導程 | 25.4 | |||
| 最高速度（mm/sec) | 水平：180（3kg?負載） | 垂直：120（3kg 負載） | ||
| 額定加速 | / | / | ||
| 最大可搬重量（水平/壁掛）（kg) | 8 | |||
| 垂直 | 5 | |||
| 額定推力（N） | 100 (水平） | |||
| 行程范圍 | 100-500 ( 100 間隔） | |||
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |||
| 注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.03mm |
| 驅動方式 | 滾珠絲杠 |
| 動態容許力矩（注1） | Ma:58.5N.m, Mb:58.5N.m, Mc:104.7N.m |
| 負荷允許伸出長度 | 150mm |

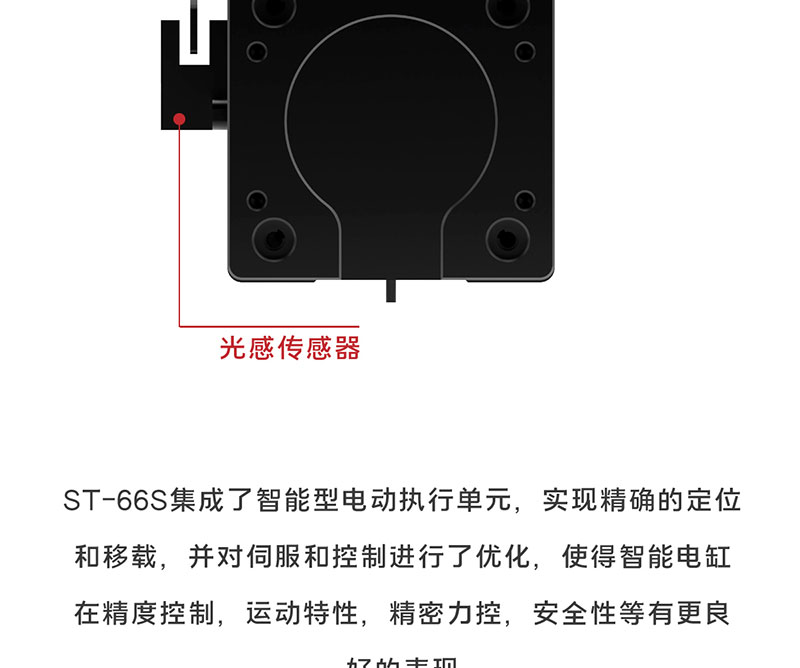

| 傳感器 | / |
| 感應器線纜長度 | 1.5m |
| 基座材質 | 擠壓鋁型材，黑色光澤 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(無結霜） |
| 注1：行走壽命為10000km時的數值 | |

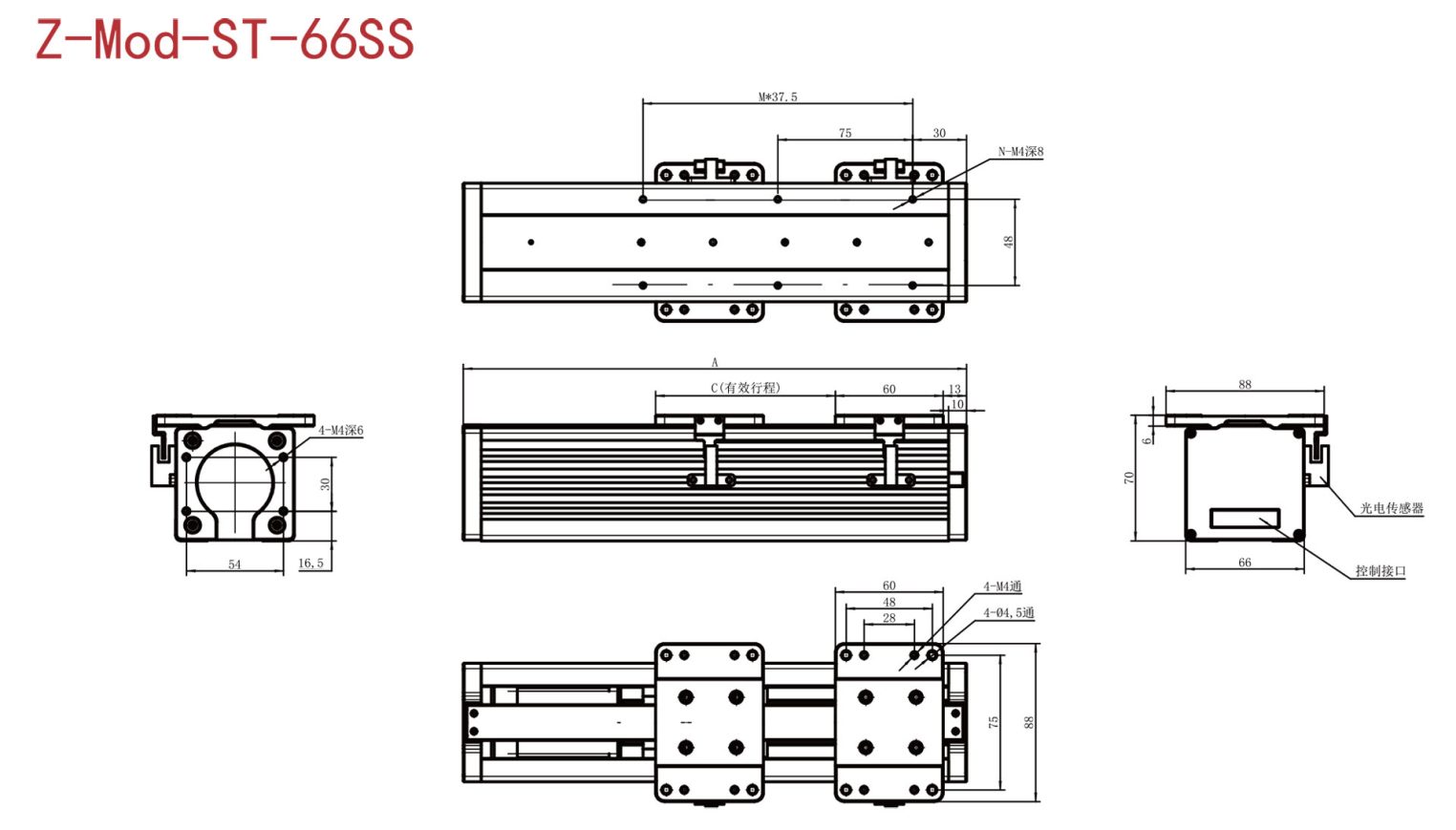

| 尺寸圖代號說明 ? 質量； 單位：mm | |||||
| 有效行程 | 100 | 200 | 300 | 400 | 500 |
| A | 280 | 380 | 480 | 580 | 680 |
| C | 100 | 200 | 300 | 400 | 500 |
| ?M | 2 | 4 | 5 | 7 | 8 |
| N | 6 | ?10 | 12 | 16 | 18 |
| ?質量 | 2.7 | 3 | 3.7 | 4 | 4.7 |
資料下載
Z-Mod-ST-66SS 核心參數
| 步進電機規格型號 | HL57CM13(對標雷賽57CM13) | |
| 額定扭矩（N·m） | 參考曲線性能圖 | |
| 滾珠絲杠導程 | 25.4 | |
| 最高速度（mm/sec） | 水平：180（3kg負載） | 垂直：120（3kg負載） |
| 額定加速度 (mm/sec2) | / | / |
| 最大可搬重量 水平/壁掛 | 8 | |
| 垂直 | 5 | |
| 額定推力（N） | 100（水平） | |
| 行程范圍 | 100-500（100間隔） | |
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |
| 注：1G=9800mm/sec2 最高速度只做參考，負載與速度成反比。 | ||
| 重復定位精度 | ±0.03mm | |
| 驅動方式 | 滾珠絲杠 | |
| 動態容許力矩（注1） | Ma：58.5N·m，Mb：58.5N·m，Mc：104.7N·m | |
| 負荷允許伸出長度 | 150mm | |
| 傳感器 | / | |
| 感應器線纜長度 | 1.5m | |
| 基座材質 | 擠壓鋁型材，黑色光澤 | |
| 安裝面積精度要求 | 平面度0.05mm以下 | |
| 使用環境 | 0-40°C,85％RH]（無結霜） | |
| 注1：行走壽命為10000km時的數值 | ||
規格參數
| 型號性能 | ||||
| 電機功率/電壓 | HL57CM13 (對標雷賽57CM13) | |||
| 額定扭矩( N.m ) | 參考曲線性能圖 | |||
| 滾珠絲杠導程 | 25.4 | |||
| 最高速度（mm/sec) | 水平：180（3kg?負載） | 垂直：120（3kg 負載） | ||
| 額定加速 | / | / | ||
| 最大可搬重量（水平/壁掛）（kg) | 8 | |||
| 垂直 | 5 | |||
| 額定推力（N） | 100 (水平） | |||
| 行程范圍 | 100-500 ( 100 間隔） | |||
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |||
| 注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.03mm |
| 驅動方式 | 滾珠絲杠 |
| 動態容許力矩（注1） | Ma:58.5N.m, Mb:58.5N.m, Mc:104.7N.m |
| 負荷允許伸出長度 | 150mm |
| 傳感器 | / |
| 感應器線纜長度 | 1.5m |
| 基座材質 | 擠壓鋁型材，黑色光澤 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(無結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | |||||
| 有效行程 | 100 | 200 | 300 | 400 | 500 |
| A | 280 | 380 | 480 | 580 | 680 |
| C | 100 | 200 | 300 | 400 | 500 |
| ?M | 2 | 4 | 5 | 7 | 8 |
| N | 6 | ?10 | 12 | 16 | 18 |
| ?質量 | 2.7 | 3 | 3.7 | 4 | 4.7 |
